フレキシブル基板の未来の傾向

技術の進歩と、より小さく、より軽く、より先進的な電子デバイスへの需要の増加に伴い、フレキシブル基板は、未来においてますます重要な役割を果たすことが期待されています。フレキシブル基板の特徴(適応性、耐久性、汎用性など)により、新しいトレンドやアプリケーションにぴったりです。

What are Advantages of Flexible PCB?

フレキシブル基板のメリットは何ですか

立派な柔軟性

フレキシブル基板の柔軟性は、伝統的なリジッド基板と比べての重要な特徴とメリットです。この独特な特徴は、ポリイミドやポリエステルフィルムなどの柔軟な材料を基板として使用することによって達成されています。このような材料はフレキシブル基板を曲げたり、折ったりすることができるようにしますが、回路に損傷や機能に影響を与えません。

空間と重量を節約します

フレキシブル基板は薄くて軽いです。スペースを節約し、電子デバイスの重量を下げることができ、これは航空、自動車とウェアラブル設備に特に重要です。

耐久性

フレキシブル基板は、優れた緩衝作用を持ち、使用寿命が長く、信頼性が高いです。

放熱性能が良い

フレキシブル基板に使用される薄くて柔軟な材料は、伝統的なリジッド基板に比べて優れた放熱性を提供し、最適な性能を維持し、電子部品の寿命を延長するのに役立ちます。

今すぐお見積もり

ポリエチレンテレフタレート(PET)とポリイミド(PI)の比較

PCBWayは材料の選択において、最高の品質基準を堅持しています。
Type Polyester(PET) Adhesive Polymide Adhesiveless Polymide
Flexibility (2mm radius) Bad Good Best
Tear strength 800g 500g 500g
Strip strength in the air 1050N/M 1750N/M 1225N/M
Eatching>=20% BEST Bad Good
Working temperature 80 85~165 105~200
Chip Bad Good Best

フレキシブル基板の一般的な特徴

単層フレキシブル基板
二重フレキシブル基板
多層フレキシブル基板

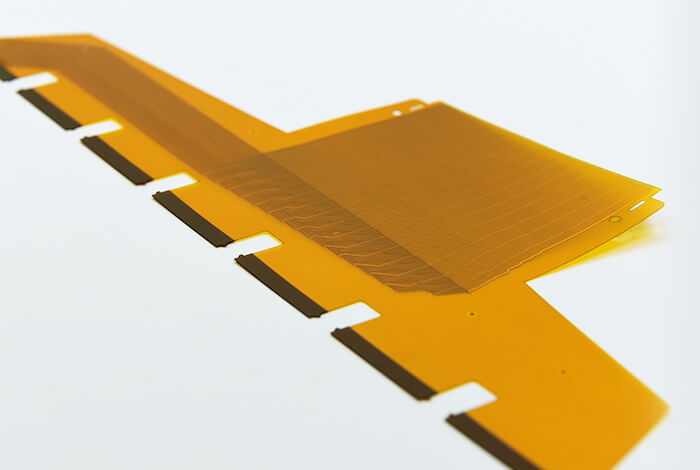

Single-Layer Flexible PCBs

特徴

1- 一つの導電層からなり、通常は銅をフレキシブル基板に積層されます。
2- 簡単さにより、設計と製造がより容易になります。
3- 二重基板や多層基板に比べて、生産コストが低いです。
4- 軽くてコンパクトなデザイン。
5- 簡単な回路と応用に最適です。
6- センサー、スイッチ、コネクタ、ウェアラブルデバイスによく使われています。

即時見積の取得

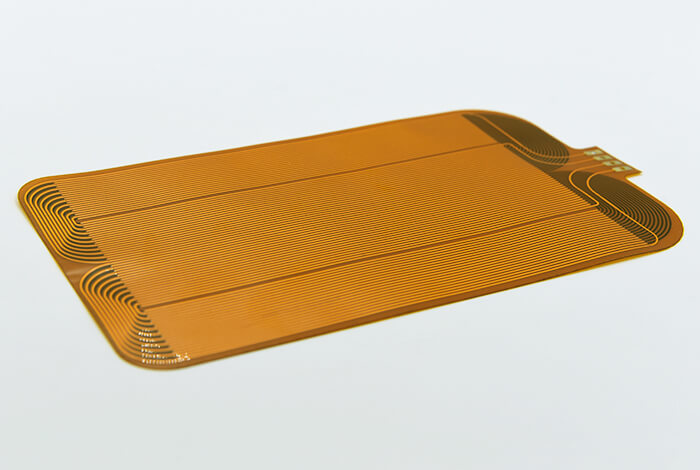

Double-Layer Flexible PCBs

特徴

1- 二つの導電層からなり、絶縁層で仕切られ、フレキシブル基板上に積層されます。
2- 単層フレキシブル基板と比べて設計の複雑さが増します。
3- より複雑な回路とより高いコンポーネントの密度を実現します。
4- 層間の相互接続にはビアまたはメッキスルーホールが必要です。
5- スペース制限がある中程度の複雑さのアプリケーションに適しています。
6- 常に電子製品や医療設備や自動車システムで使用されています。

即時見積の取得

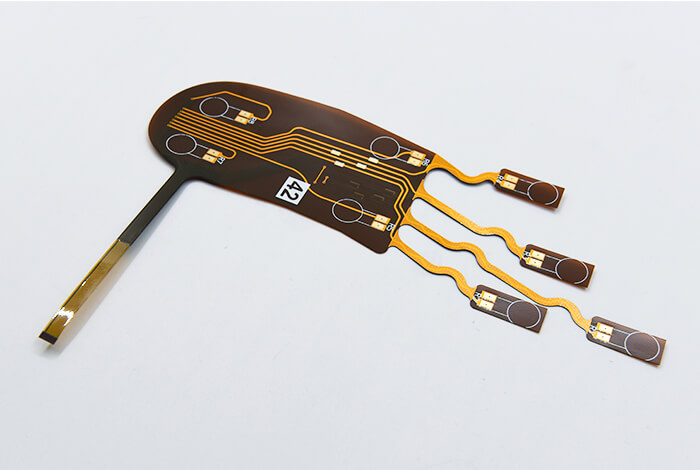

Multilayer Flexible PCBs

特徴

1- 三つまたは三つ以上の導電層からなり、絶縁層で仕切られ、フレキシブル基板上に積層されます。
2- 単層フレキシブル基板、二重フレキシブル基板と比べて、設計と製造がより複雑です。
3- 高密度の回路と高級電子応用の中でも使われています。
4- 層間の相互接続にはビア、ブラインドビア、埋め込みビアが必要です。
5- 内部信号層と接地層により、信号の完全性が高めて、電磁干渉が減少します。
6- Suitable for high-complexity applications with stringent performance requirements.
7- Commonly used in aerospace, defense, telecommunications, and advanced medical devices.

即時見積の取得

技術的な能力

Feature Capability
Layer 1-12
Board thickness (without stiffener) 4‐40 mil
Tolerance of single layer ±1.0mil
Tolerance of double‐layer (≤12mil) ±1.2 mil
Tolerance of multi‐layer (≤12mil) ±1.2 mil
Tolerance of multi‐layer (12mil‐32mil) ±8%
Tolerance of board thickness (including PI stiffener) ±10%
Min. board size 0.0788” *0.1576” (without bridge) 0.3152” * 0.3152” (with bridge)
Max. board size 8.668” * 27.5”
Impedance control tolerance ±4Ω (≤50Ω), ±7% (>50Ω)
Min. coverlay bridge 8 mil
Feature Capability
Min. bend radius of single layer 3‐6 times of board thickness
Min. bend radius of double‐layer 7‐10 times of board thickness
Min. bend radius of multi‐layer 10‐15 times of board thickness
Min. mechanical drill hole 4 mil
Inner Layer Trace/ Space 2/ 2 mil
Outer Layer Trace/ Space 2/ 2 mil
Solder mask color Green\Black
Surface treatment HASL, ENIG, ENEPIG, Electrolytic Nickel Gold, Soft gold, Hard gold, Immersion silver and OSP, Immersion tin
Laser accuracy (Routing) ±2 mil
Punching accuracy (Routing) ±2 mil ‐ ±6 mil

特色ある製品の解決策

フレキシブル基板とフレキシブルリジッド基板は、柔軟性、耐久性、設計の汎用性のユニークな組み合わせにより、さまざまな業界で広く使用されています。応用はウェアラブル設備、医療設備、航空と国防システム、自動車システム、電子製品、工業自動化と電気通信などに使われています。

Manufacturing Production Capacity

Upgrading of copper deposition line
Upgrading of copper deposition line
PTHの化学銅めっきのプロセス(特にブラインドビア)の信頼性を高め、お客様に高品質の製品を提供しています。
VCP copper plating line
VCP銅メッキ線
HDI板の孔に銅メッキ能力を持ち、銅めっき能力と均一性を高めることができます。
4-wire flying probe tester
四線飛針試験機
製品の開路、短絡をより易く発見し、高精度の電気抵抗テストを提供し、製品をより信頼性の高いものにしています。
LDI laser direct imaging exposure machine
LDIレーザー露光機
Achieves higher resolution while balancing the need for high alignment accuracy and high throughput.
Vacuum press
真空プレス
Enhance the effect of laminating rigid-flex PCBs and multilayer PCBs.
Laser equipment
レーザー機
HDIレーザードリルの能力を用いて基板の反応速度と被膜の加工の精度を向上させています。

PCBWayの長所

PCBWayは多い基板を提供しています。フレキシブル基板、リジッド基板、フレキシブルリジッド基板を含み、様々なプロジェクトを製作できます。最高の材料と最先進的な設備を使うのは、基板の優れた性能と依頼性を保証しています。我が社が品質とお客様の満足度に対する追求して、企業と個人の第一候補にします。

5+N
工場
70+
専門家
2800+
情熱のある従業員
もっと詳しく学び

Testing and Inspection Equipment

塩水試験機
めっきの厚さ測定器
金相顕微鏡
自動光検出器
イオン汚染テスター
二次元測定器
インピーダンステスター
RoHS/HFテスター

オンラインで基板と基板の組立を注文します

我が社は透明な価格を提供して、隠された費用はありません。私たちの製品は自身の工場で生産されているので、品質を信じていいです。

よくある問題

フレキシブル基板VSフレキシブルリジッド基板

フレキシブル基板は軽く、絶縁能力が高く、極端な温度でも安定性がよいです。特に回路を曲げる能力は、リジッド基板に比べて最大の長所です。

リジッド基板の生産はより易い、材料コストがより低い。それらによって、リジッド基板はよく使用されています。

高温および高密度応用

多くの場合で、フレキシブル基板はポリイミドまたは類似のポリマーから作られます。この材料はほとんどのリジッド基板の材料より放熱性が優れています。したがって、フレキシブル基板は、リジッド基板を置くことができない位置に置くことができます。

フレキシブルリジッド基板の技術と生産プロセス

フレキシブルリジッド基板の小規模な生産または大規模な生産の中で、基板の組み立ての中でも、柔軟な部分は空間と重量の問題をよく克服し、その信頼性を十分に検証されています。

レキシブルリジッド基板の設計段階の初めに、ソリューションをよく考慮し、できる選択肢を適切に評価することは、顕著なメリットをもたらします。フレキシブルリジッド基板の製造者は、最終製品の設計と製造が一致するように、できるだけ早く設計に参加しなければなりません。

フレキシブルリジッド基板の製造も、リジッド基板の製造より複雑で時間がかかります。フレキシブル基板は、FR4リジッド基板基板とは完全に異なる処理、エッチング、溶接抵抗のプロセスがあります。

フレキシブル基板は極端な温度に耐えるように設計できますか。

-200℃から400℃の間で使用可能であるため、オイル・ガス産業における孔の測定に適している理由が説明されています。

高温に耐えうる性質は通常、優れた耐薬品性及び放射線と紫外線に対する優れた抵抗力とともに伴います。さらに、高密度基板の設計でインピーダンスを限定する能力と組み合わせることで、フレキシブル回路設計はメーカーに多くの利点をもたらします。

フレキシブル基板の用途は何ですか。

柔軟な材料で基板を設計する主な理由は、回路の曲げ能力です。固定曲げ取り付けまたは動的な曲げ設計として、小さくて軽いです。
